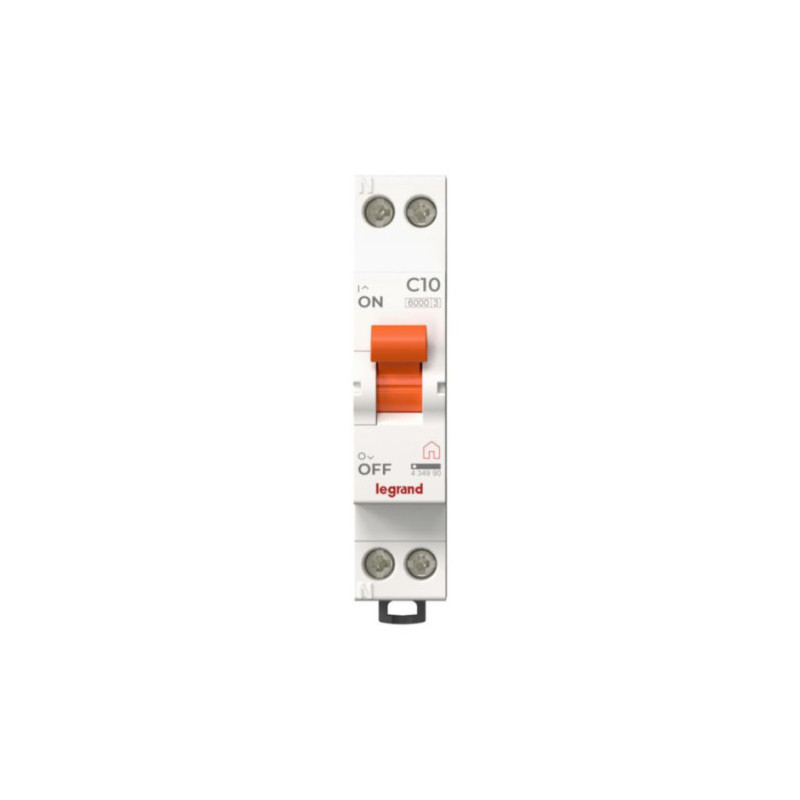

Automático magnetotérmico monofásico DPN de vivienda RX Legrand

Interruptor magnetotérmico para proteger las instalaciones eléctricas contra sobrecargas y cortocircuitos. También se puede utilizar para controlar y aislar la instalación.

Características técnicas:

• Profundidad de instalación 44 mm
• Curva de disparo C
• Número de polos (total) 2
• Número de polos protegidos 1
• Corriente nominal 10 A , 16 A, 20 A, 25 A, 32 A, 40 A.
• Tensión nominal 230 V
• Tensión de aislamiento nominal Ui 250 V
• Resistencia a picos de tensión asignada (Uimp) 4 kV
• Poder de corte asignado Icn según EN 60898 a 230 V 6 kA
• Tipo de tensión CA
• Frecuencia (Min-Max) 50-60 Hz
• Temperatura ambiente durante el funcionamiento (Min-Max) -25-70 °C
• Sección de conductor conectable (Min-Max) 0.75-10 mm²
• Sección de conductor conectable sólido (Min-Max) 0.75-16 mm²
• Anchura 17.8 mm
• Altura 88.7 mm
• Profundidad 77.6 mm
• Resistencia al impacto IK04
• Temperatura de almacenamiento (Min-Max) -40-70 °C
• Voltaje nominal (Min-Max) 210-250 V
• Clase de limitación de energía 3
• Montaje empotrado Si
• Acoplamiento de conductor neutro Si
• Grado de contaminación 2
• Equipos adicionales posibles Si
• Ancho en número de espacios modulares 1
• Clase de protección (IP) IP20
• Sentido del suministro eléctrico por la parte superior o inferior
• Indicación de marcas de los bornes de conexión Si
• Color Blanco
• Método de conexión Terminal enroscado
• Tipo de conexión Barra colectora y cable
• Tipo de montaje Carril DIN
